Установка магнитолы стандарта 1DIN в автомобиль VWGolf 7

Установка магнитолы стандарта 1DIN в автомобиль VWGolf 7 2013года.


volkswagen golf 7



Во всех комплектациях нового Golf установлена радиосистема "Composition Touch": сенсорный 12,7 см дисплей, 4 динамика, антенна, радио, картоприемник SD, возможность воспроизведения формата CDи MP3, разъем для подключения внешних источников AUX-IN.

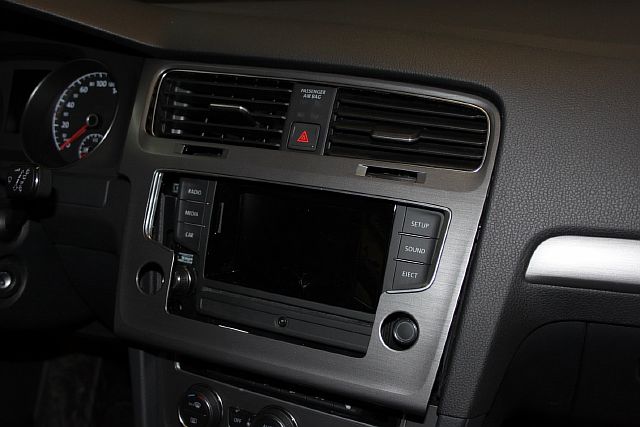

штатная магнитола Golf 7

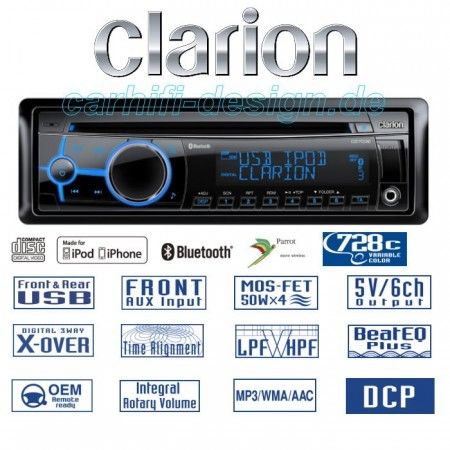

Стандартный функционал и неплохой звук, как для штатной аудиосистемы. Но заказчик выбрал магнитолу на порядок лучше:

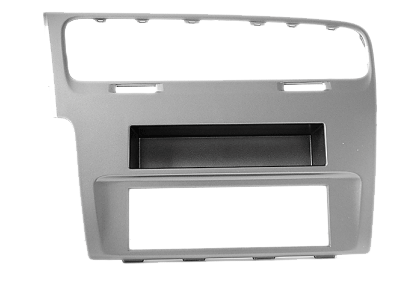

Для решения этой задачи была выбрана 1DIN переходная рамка CARAV 11-469

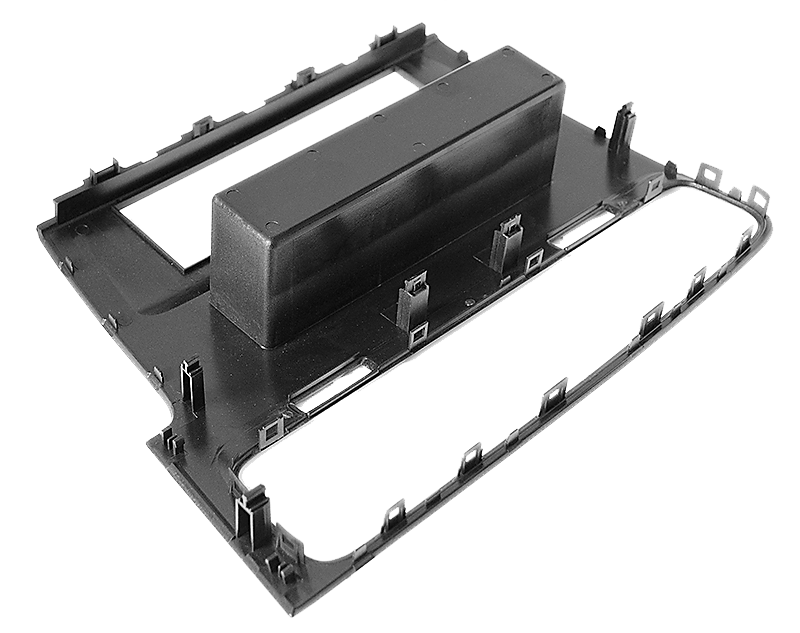

Carav 11-469



Carav 11-469-back


Заводская магнитола была установлена качественно, без зазоров.

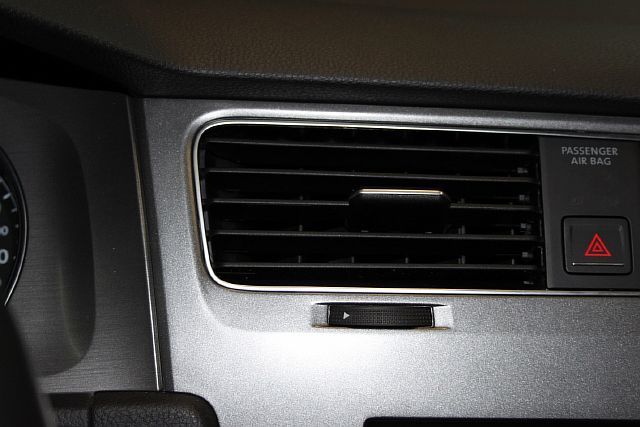

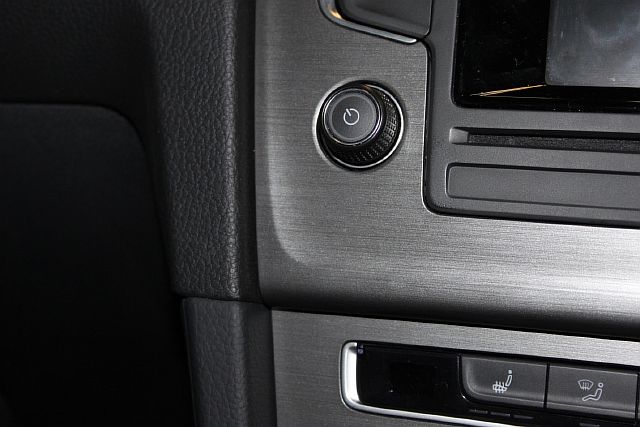

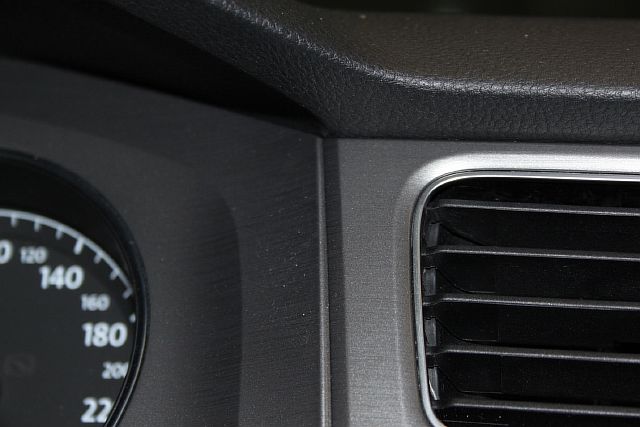

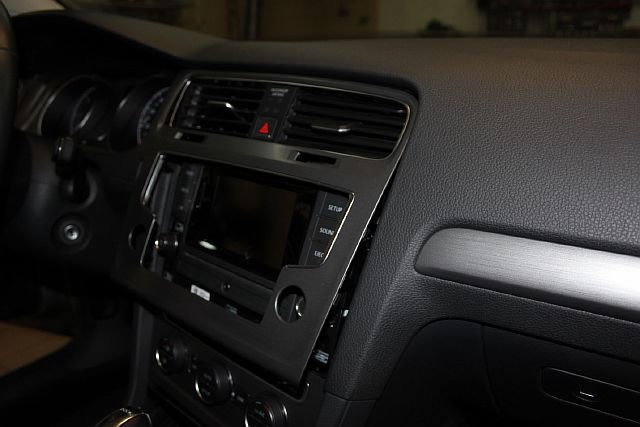

зазоры на штатной рамке



зазоры на штатной рамке

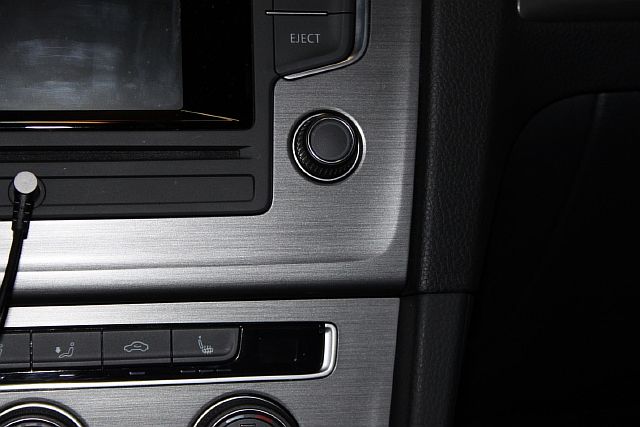

зазоры со стороны магнитолы

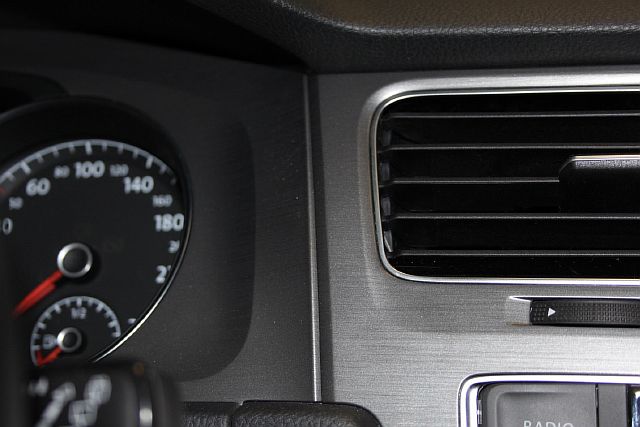

зазоры магнитолы со стороны водителя

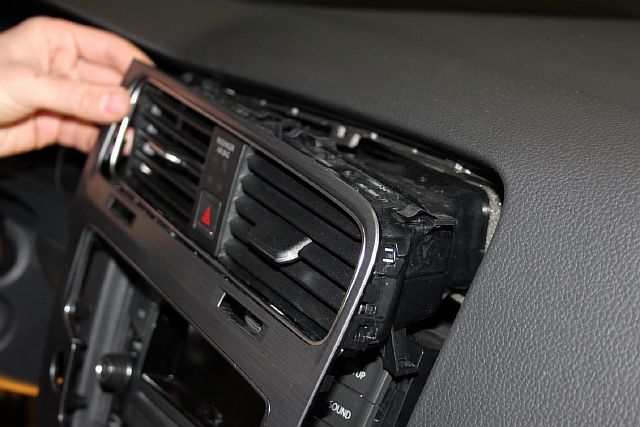

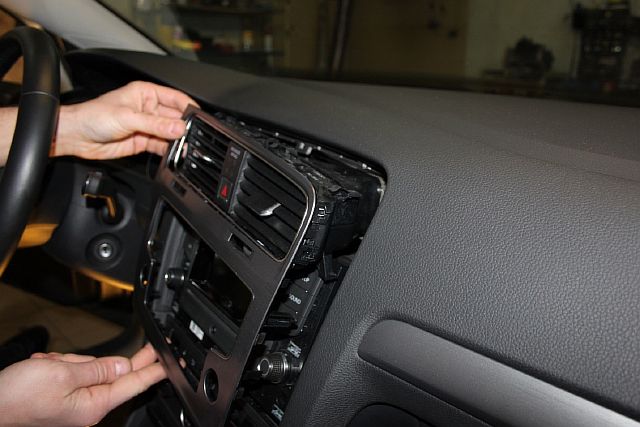

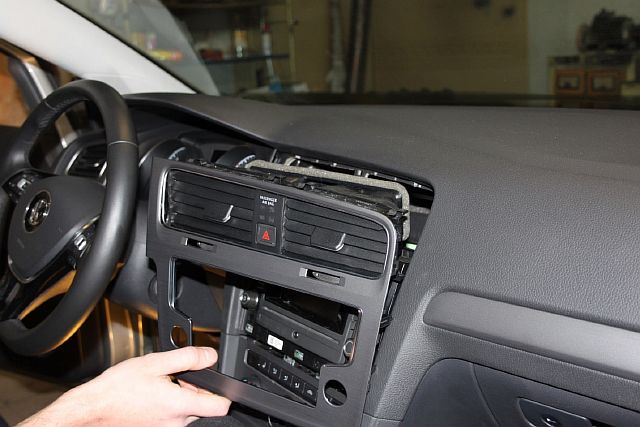

Демонтаж начинаем с нижней части, подрывая рамку руками без дополнительных инструментов. Рамка сидит очень плотно благодаря большому количеству защелок.

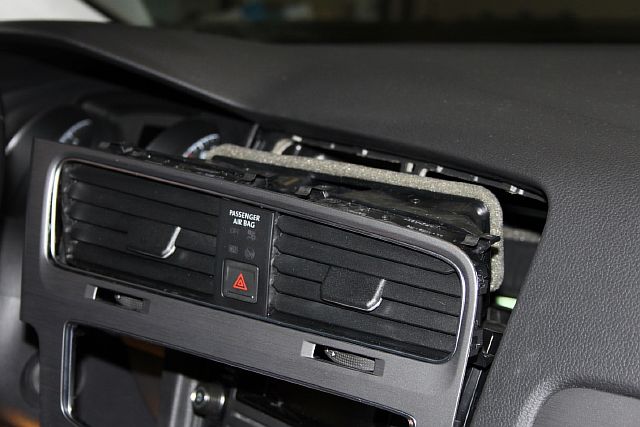

снятие магнитолы vw golf 7 _ начинаем снизу



снятие магнитолы vw golf 7






снятые воздуховоды - крупный план



снятая рамка vw golf 7 -общий план

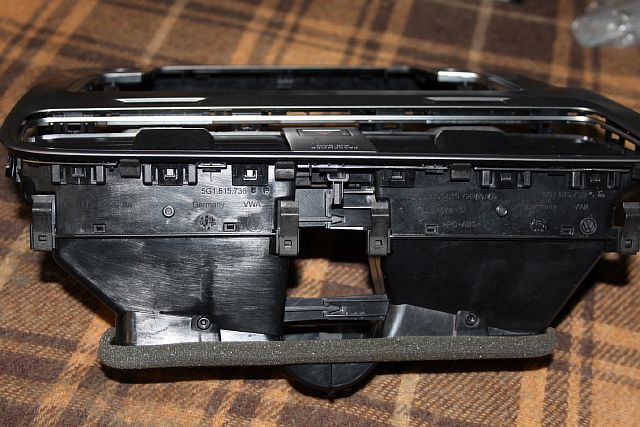

воздуховоды

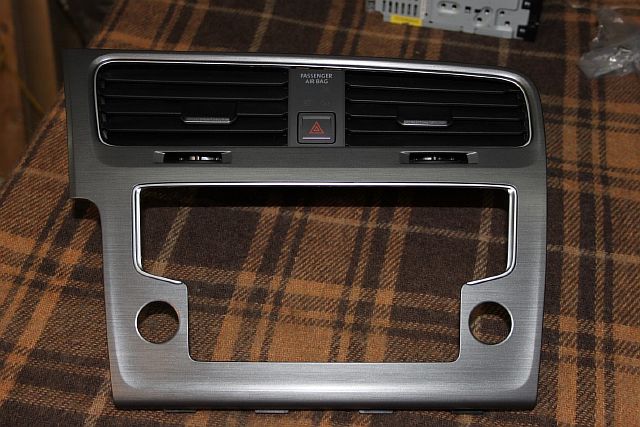

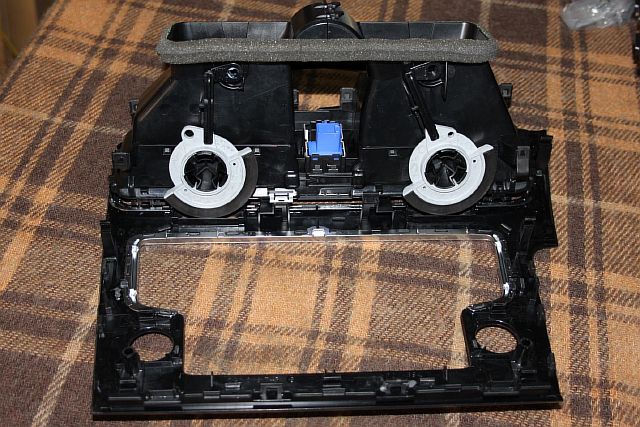

Так выглядит снятая родная рамка без магнитолы.


снятая рамка Golf 7


снятая родная рамка VW golf 7 вид сверху

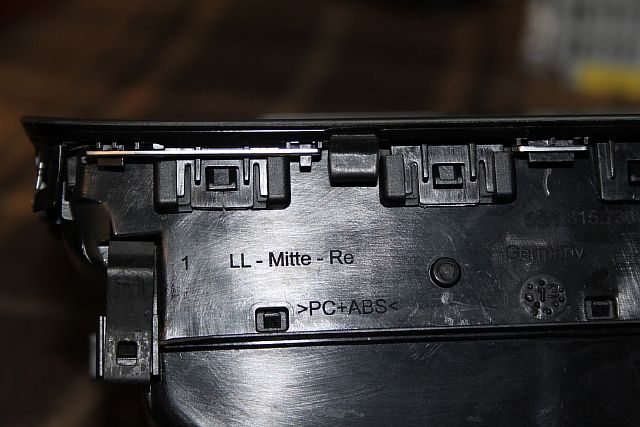

крупный план оригинальной рамки vw golf 7 -вид сверху


рамка vw golf 7 вид сзади

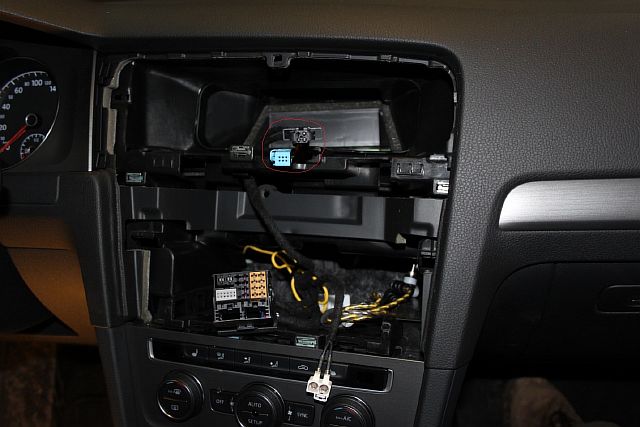

Разъемы аварийки и индикатора отключенного Airbag


Внимание !!!

(Включение зажигания при снятом разъёме Airbag  вызовет ошибку которую придется стирать компьютером )


разъемы

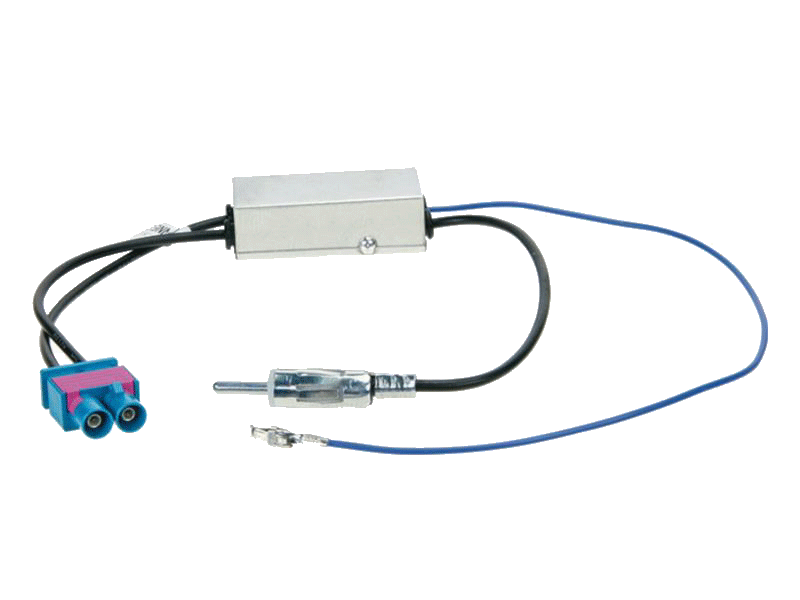

В этом автомобиле установлены 2 заводские активные антенны. Чтобы их использовать обе и перейти на антенный стандарт DIN (для магнитолы Clarion и большинства других) мы используем антенный переходник ACV 1524-77, который сохраняет подачу питания на обе штатные антенны.

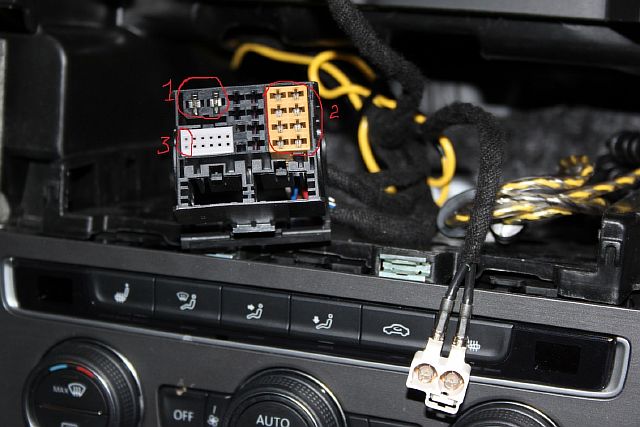

Далее основной разъем магнитолы:


разъемы vw golf 7


1.       Питание


2.       Аккустика


3.       CAN-шина

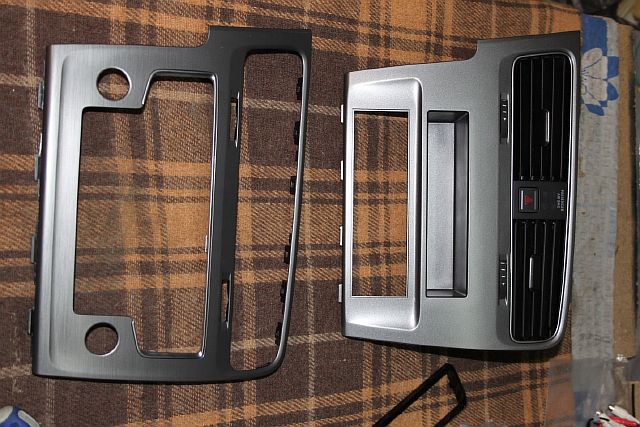

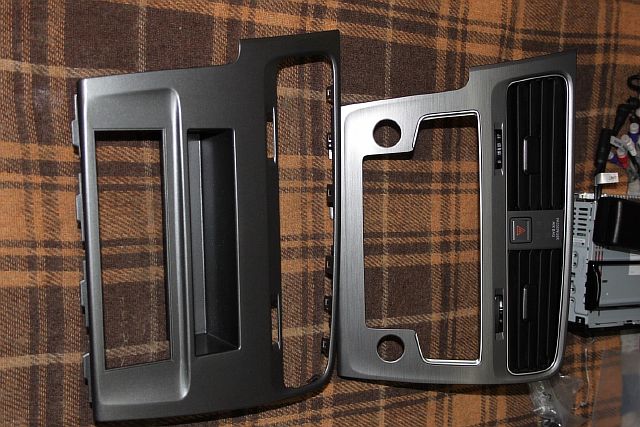

Две рамки в сравнении


рамка carav 11-469 в сравнении с оригинальной


Переставляем воздуховоды


замена воздуховодов


Все подходит просто идеально, без малейших зазоров


идеально подходит



рамка carav 11-469 в сборе с родными воздуховодами

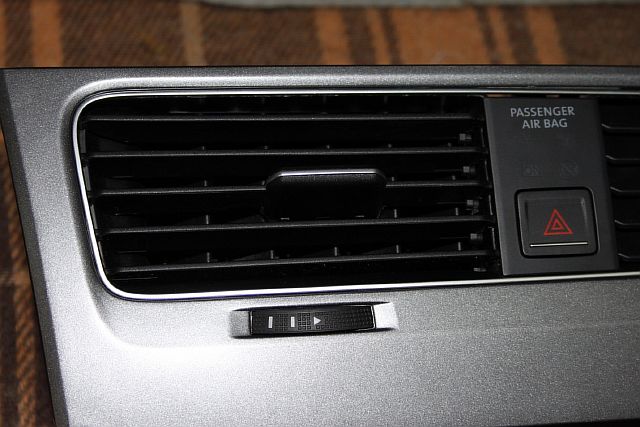

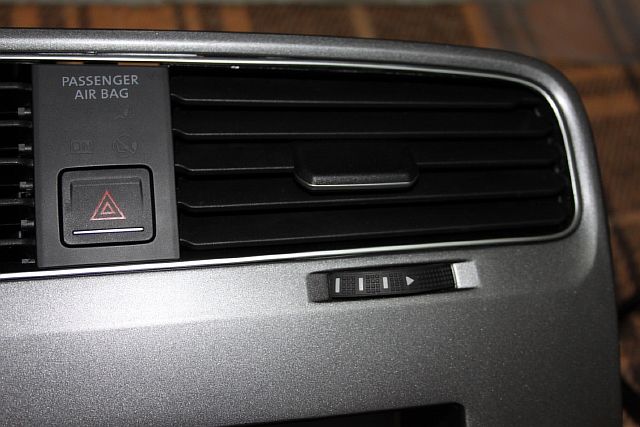

крупный план


Крепим шахту Сlarion, устанавливаем рамку

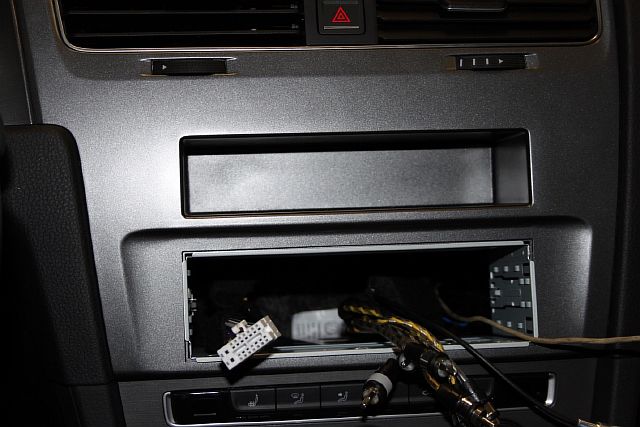

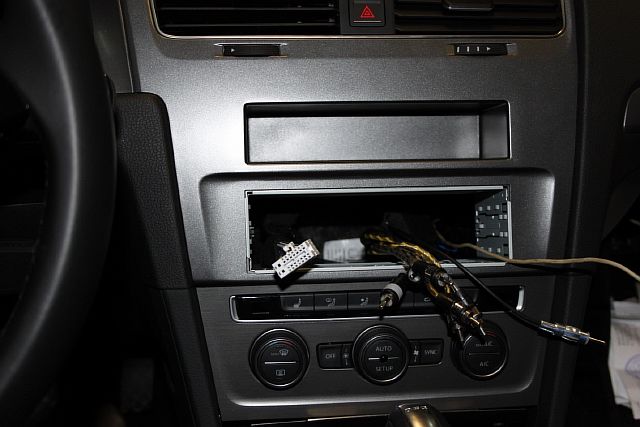

вид во время установки

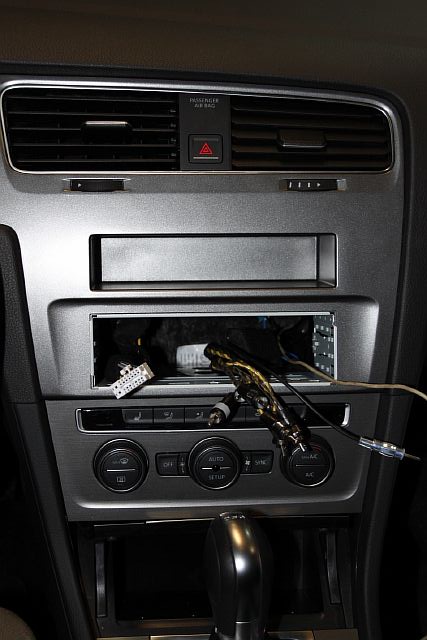

проводка готова





Никаких погрешностей по форме и зазорам нет.


зазоры рамки carav 11-469

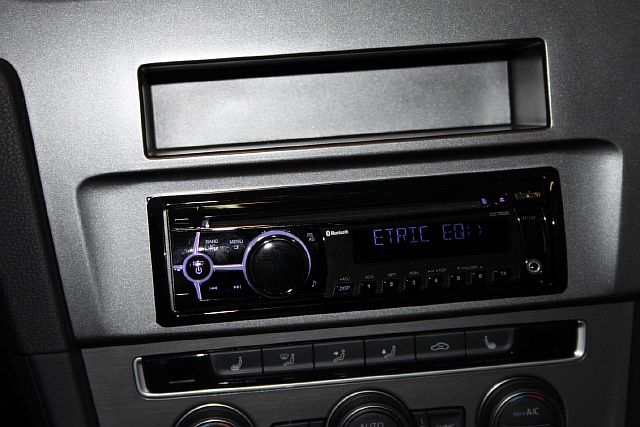

vw golf 7 +carav 11-469 + clarion



carav 11-469



рамка -крупный план

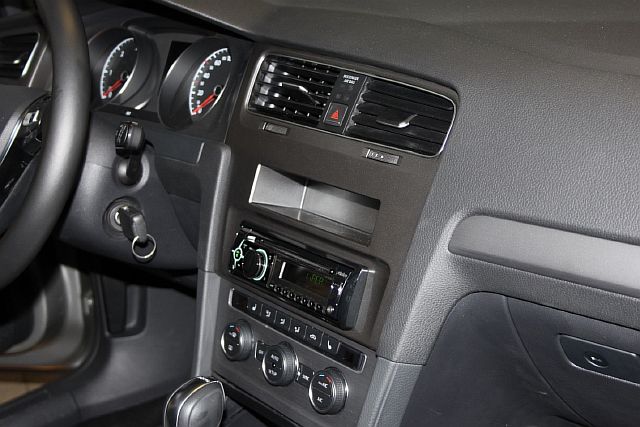

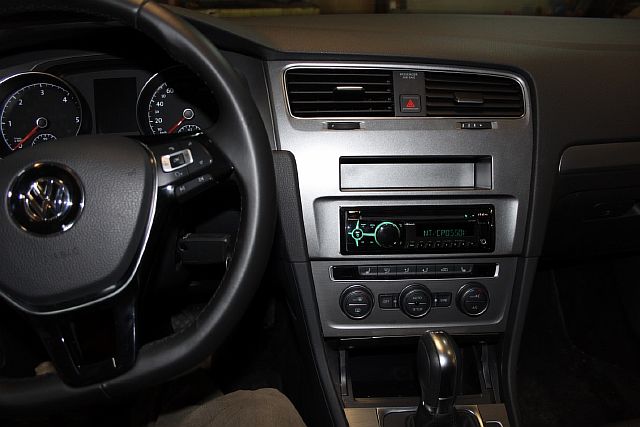

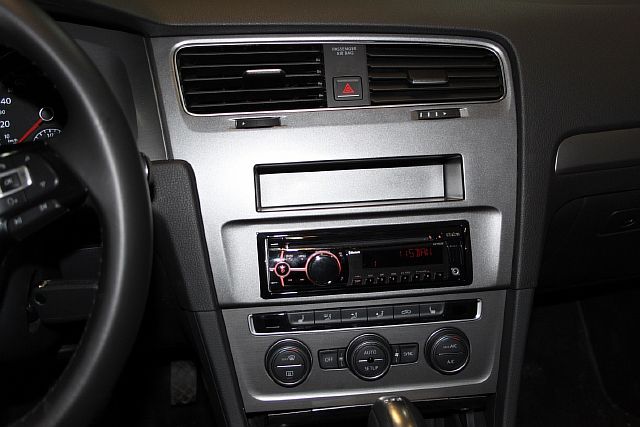

общий план проделаной работы по установке рамки carav 11-469 в golf 7


Работа закончена, клиент уехал довольным. Переходная рамка Carav 11-469 стала идеально, радио работает без замечаний благодаря антенному переходнику ACV 1524-77. Рекомендуем!
