Установка 2DIN магнитолы в Toyota FJ Cruiser при помощи рамки 281300-10 и переходника 1300-02
Установка 2DIN магнитолы Alpine в автомобиль Toyota FJ Cruiser с применением:
Переходная рамка Toyota Multi Kit (рамка: ACV 281300-10)
ISO Переходник Daihatsu / Lexus / Toyota - iso (1300-02 ACV)
IT-11 профессиональный набор установщика

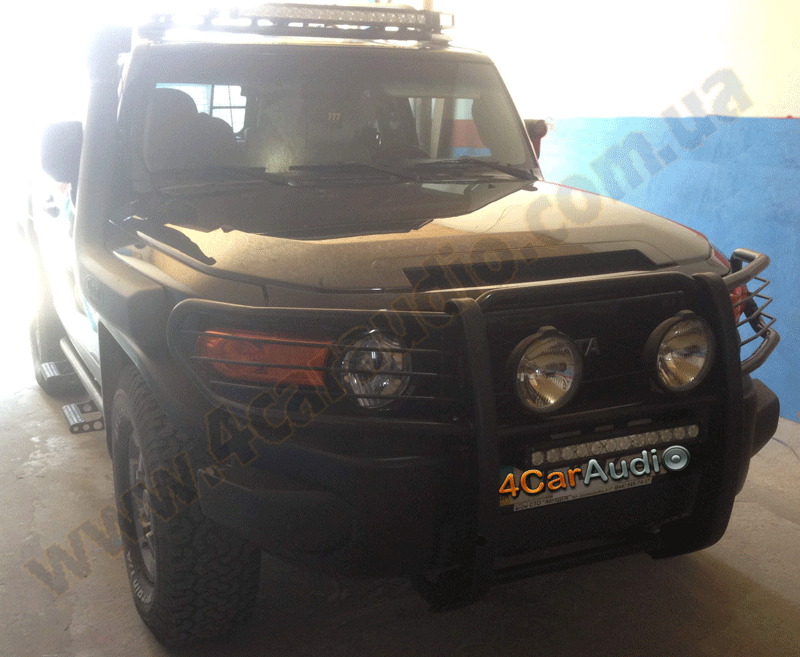

![Toyota FJ Cruiser Toyota FJ Cruiser](/upload/medialibrary/054/054ac931e9cb9cc4d02de1413f76888b.png)

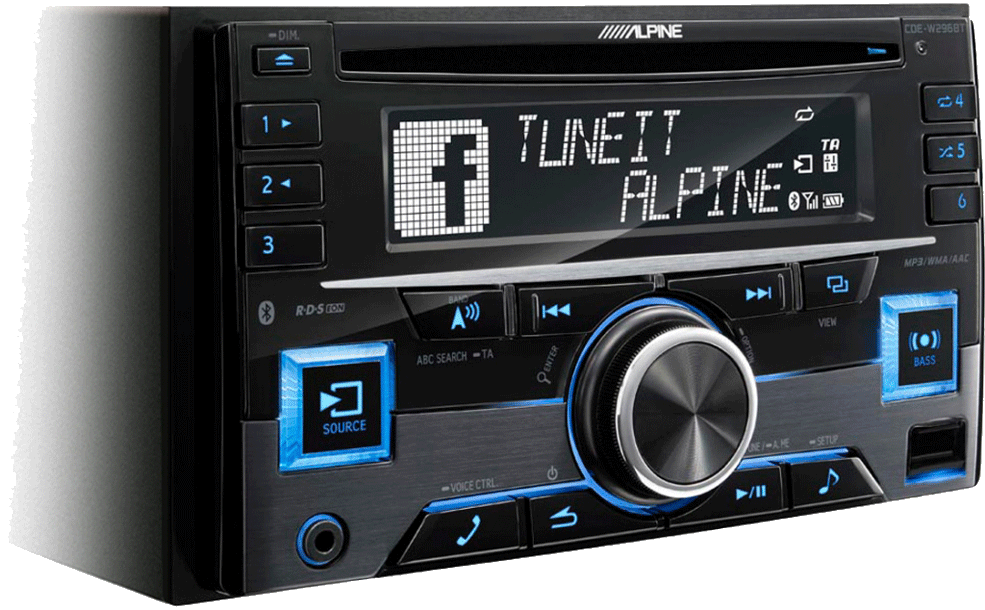

Для установки была выбрана магнитола Alpine CDE-W 296 BT
![alpine-cde-w296bt.png alpine-cde-w296bt.png](/upload/medialibrary/6e9/6e98ff80ae25a33aa21d55325f39edb6.png)

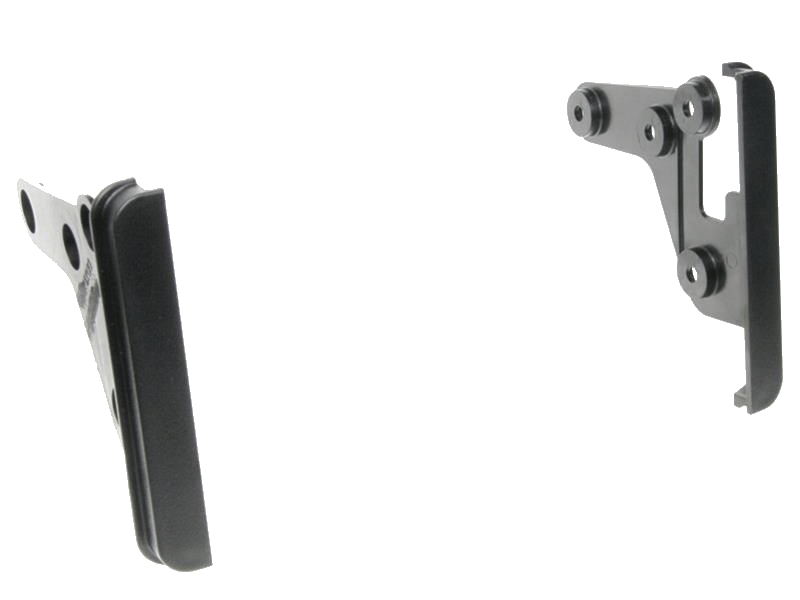

Переходная рамка 281300-10
![281300-10.png 281300-10.png](/upload/medialibrary/85d/85d458e5ed4aab130ad7f39fe2409644.png)

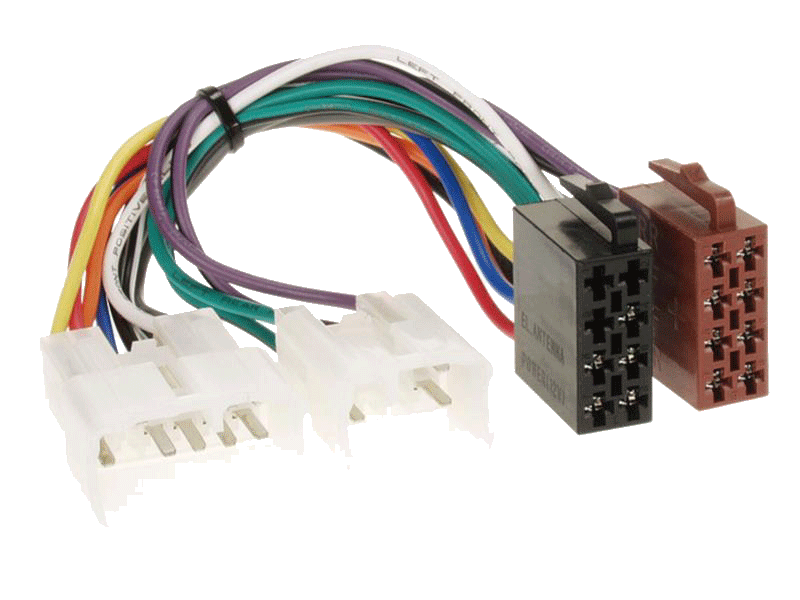

ISO - переходник 1300-02
![1300-02.png 1300-02.png](/upload/medialibrary/881/881c0f307e950fd9c1cec953d1502a0f.png)

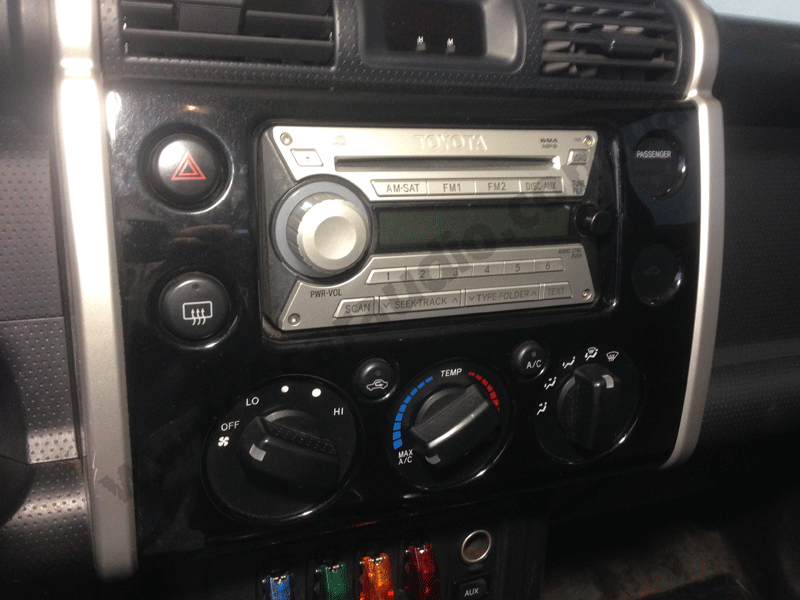

Внешний вид штатной магнитолы Toyota
![так выглядит штатная магнитола Toyota FJ Cruiser так выглядит штатная магнитола Toyota FJ Cruiser](/upload/medialibrary/ee2/ee2995daab229886bbae94bf0a6571b2.png)

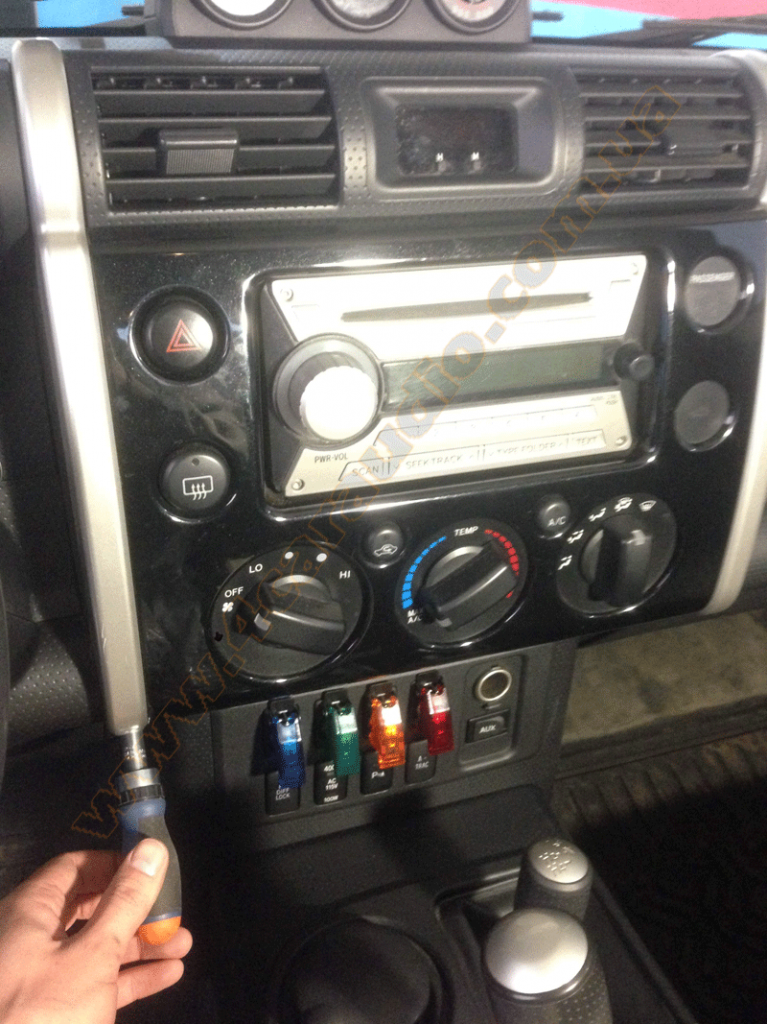

Демонтаж начинаем со снятия боковых (серебристых) накладок.
При помощи отвертки откручиваем винты снизу.
![снятие боковых накладок начинаем снизу снятие боковых накладок начинаем снизу](/upload/medialibrary/a2d/a2df375bfbbf6dce01ac351178802025.png)

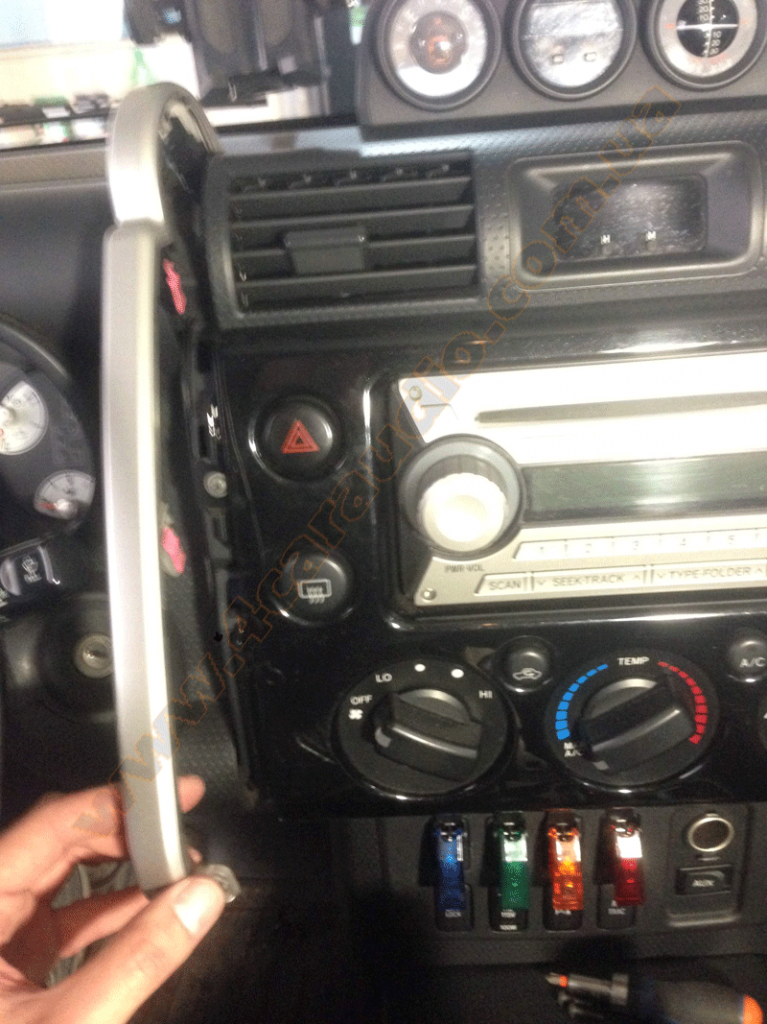

Далее накладки крепятся на клипсах
![снимаем накладки снимаем накладки](/upload/medialibrary/f3e/f3e61fa5876e960c4aeca339e8e7c976.png)
Внешний вид снятых накладок
![внешний вид накладок внешний вид накладок](/upload/medialibrary/af3/af3fa197660f14a6f50a55c9ed169320.png)

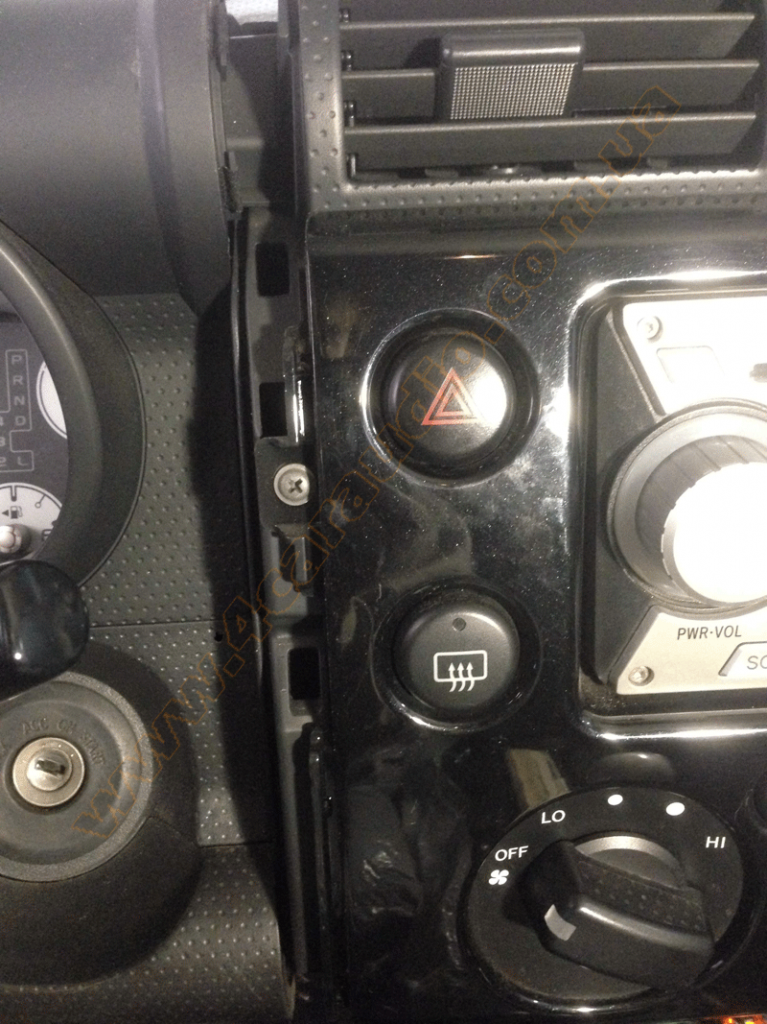

Откручиваем винты справа и слева на основной рамке
![крепление оригинальной рамки на саморезах крепление оригинальной рамки на саморезах](/upload/medialibrary/71c/71c6b5ac5061fde896b88d49e1502a99.png)

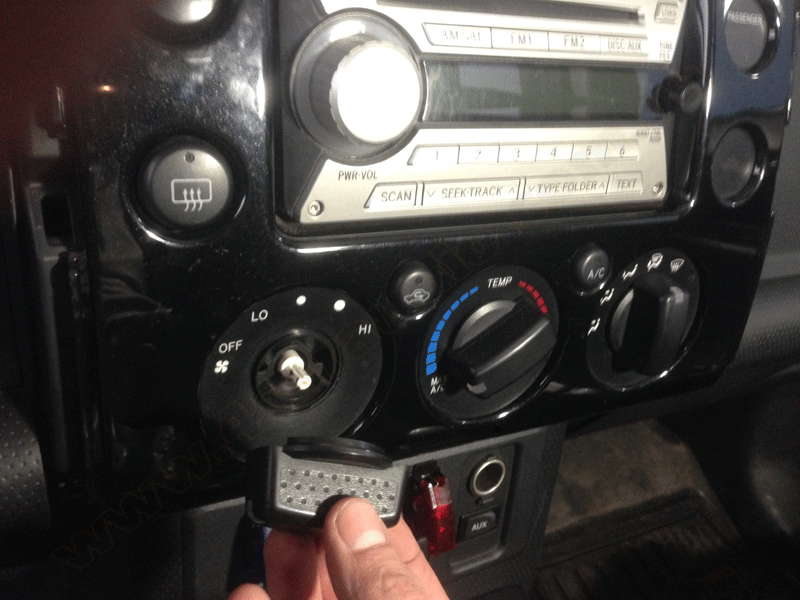

Снимаем поворотные переключатели
![снимаем поворотные переключатели снимаем поворотные переключатели](/upload/medialibrary/5b4/5b44564c6f9ac974ef60e43164c05914.png)

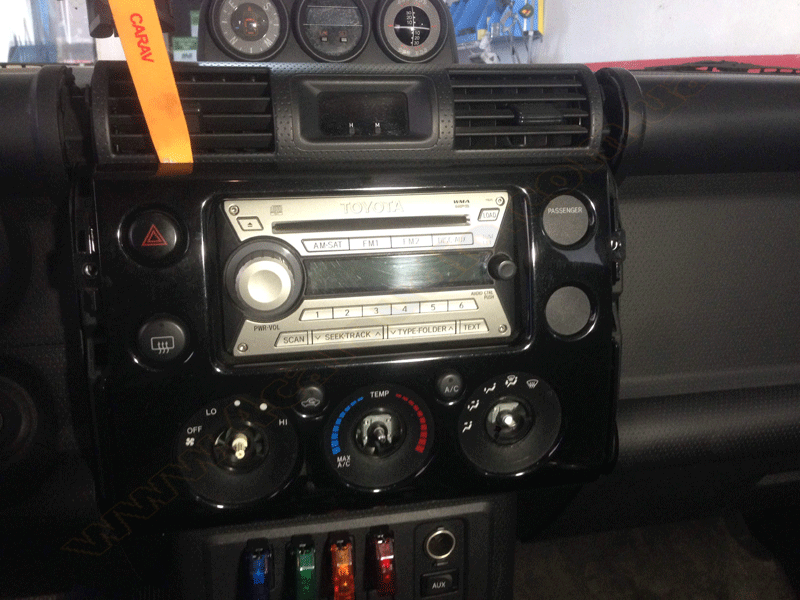

При помощи монтажной лопатки снимаем с клипс основную рамку
![снимаем рамку при помощи инструмента установщика CARAV снимаем рамку при помощи инструмента установщика CARAV](/upload/medialibrary/c70/c705f434985332077213561c9ba37c6b.png)

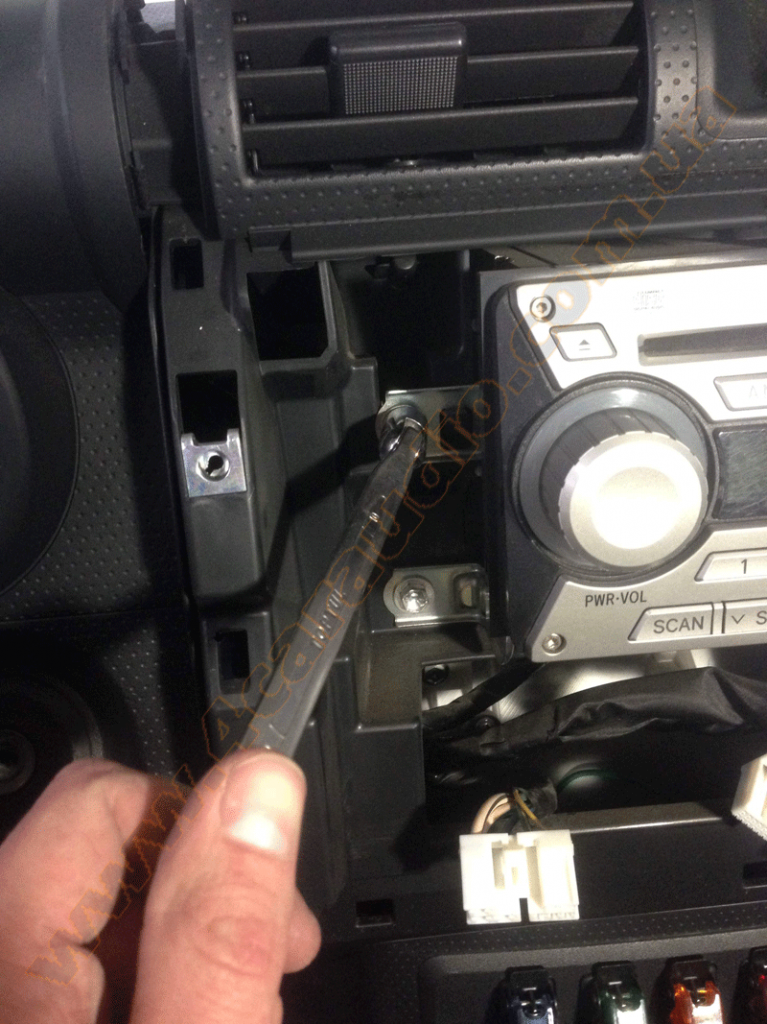

Сама магнитола крепится на четырех винтах
![магнитола крепится при помощи четырех винтов магнитола крепится при помощи четырех винтов](/upload/medialibrary/73b/73b15f31507012199f99437bbee2a292.png)

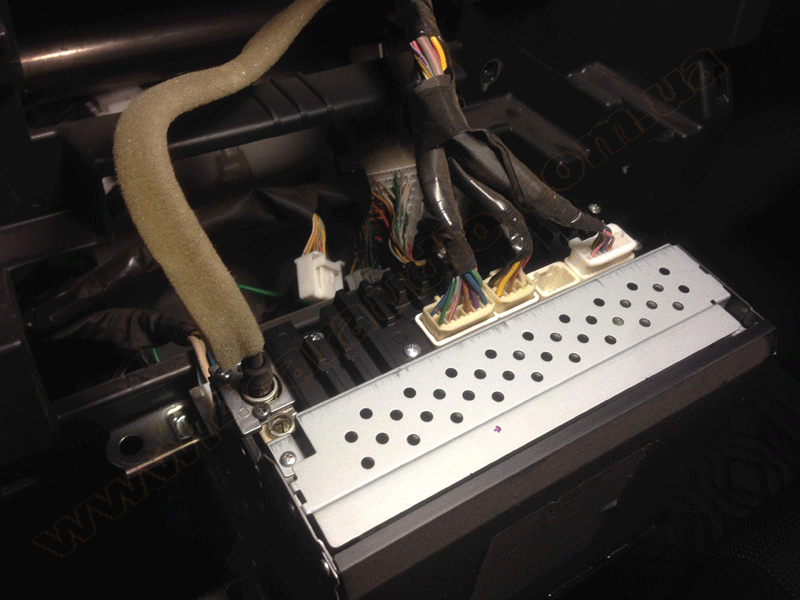

![вид сзади на разъемы штатной магнитолы toyota fj cruiser вид сзади на разъемы штатной магнитолы toyota fj cruiser](/upload/medialibrary/fce/fce99f7146c1fee9ac6227e0aab42add.png)

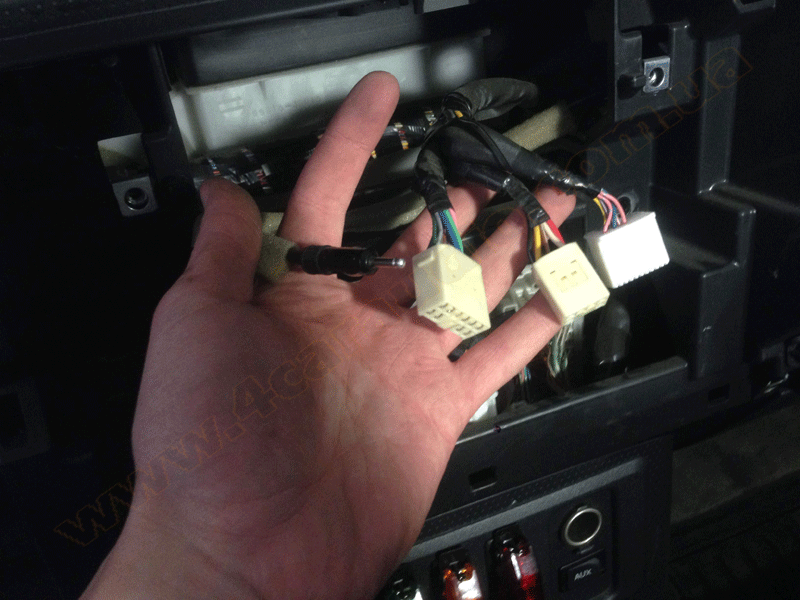

![разъемы штатной магнитолы разъемы штатной магнитолы](/upload/medialibrary/ec7/ec7678726304bb501e04ad98cdd9a360.png)

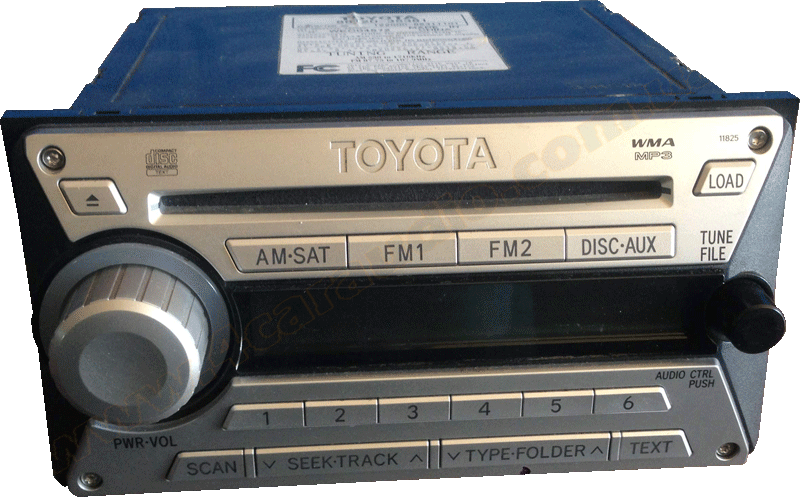

![внешний вид магнитолы toyota fj cruiser внешний вид магнитолы toyota fj cruiser](/upload/medialibrary/2ca/2cab5ad120f81f0f72a124695f4f98d6.png)

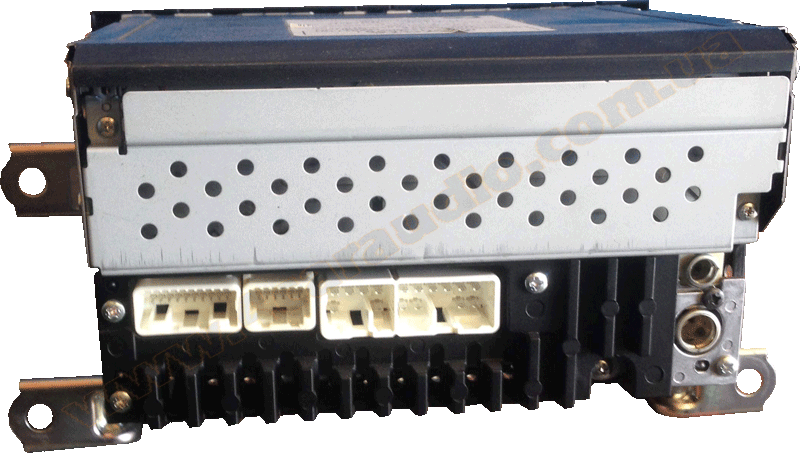

![вид магнитолы toyota fj cruiser сзади вид магнитолы toyota fj cruiser сзади](/upload/medialibrary/9ff/9ff002329f877693e02a75f98dcb59f0.png)

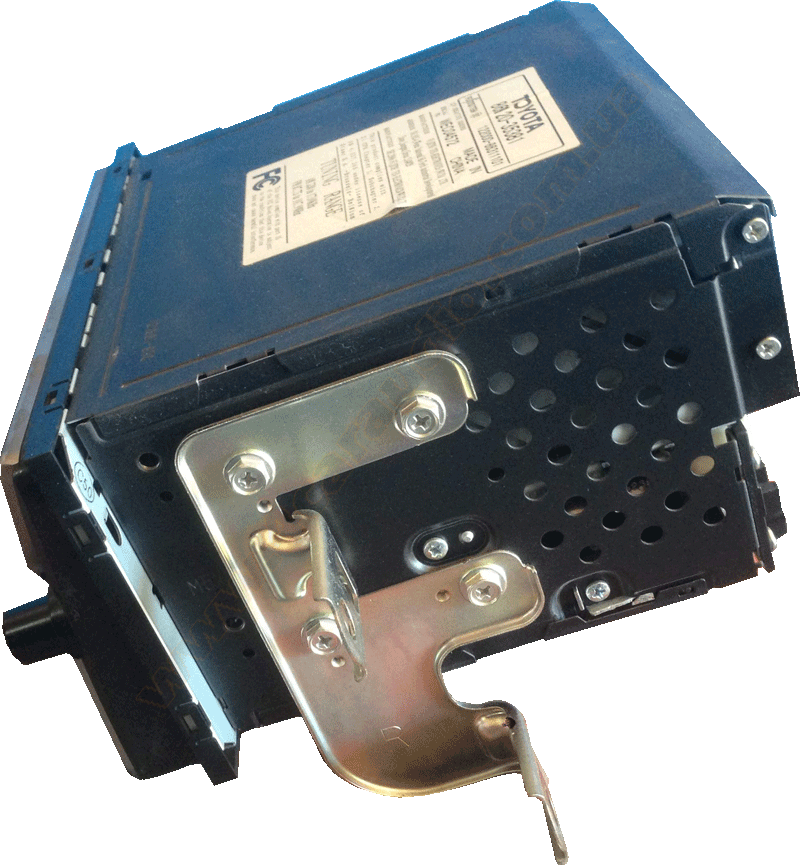

Со штатной магнитолы снимаем боковые металлические крепления
![боковые крепления боковые крепления](/upload/medialibrary/139/1394219fdc54fb3c55c443a27003f722.png)
Хорошо видна разница в размерах магнитол, которая будет скрыта при помощи переходной рамки
![разница в ширине магнитол разница в ширине магнитол](/upload/medialibrary/100/1003a2f1408e2900534f2b72f6350367.png)

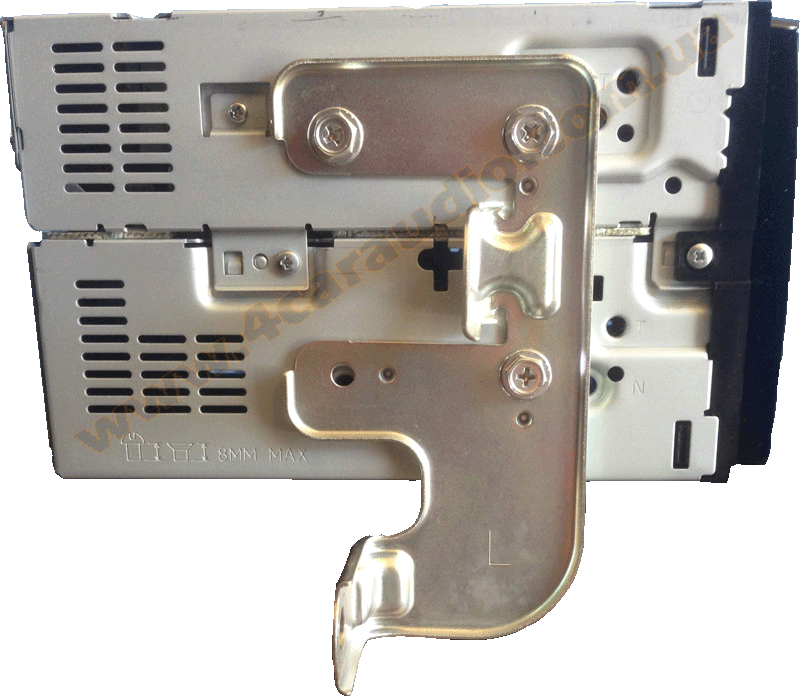

Устанавливаем металлические боковые крепления на новую магнитолу
![перекручиваем крепление на новую магнитолу перекручиваем крепление на новую магнитолу](/upload/medialibrary/2f7/2f70a903952ecea535b580bc96163eb1.png)

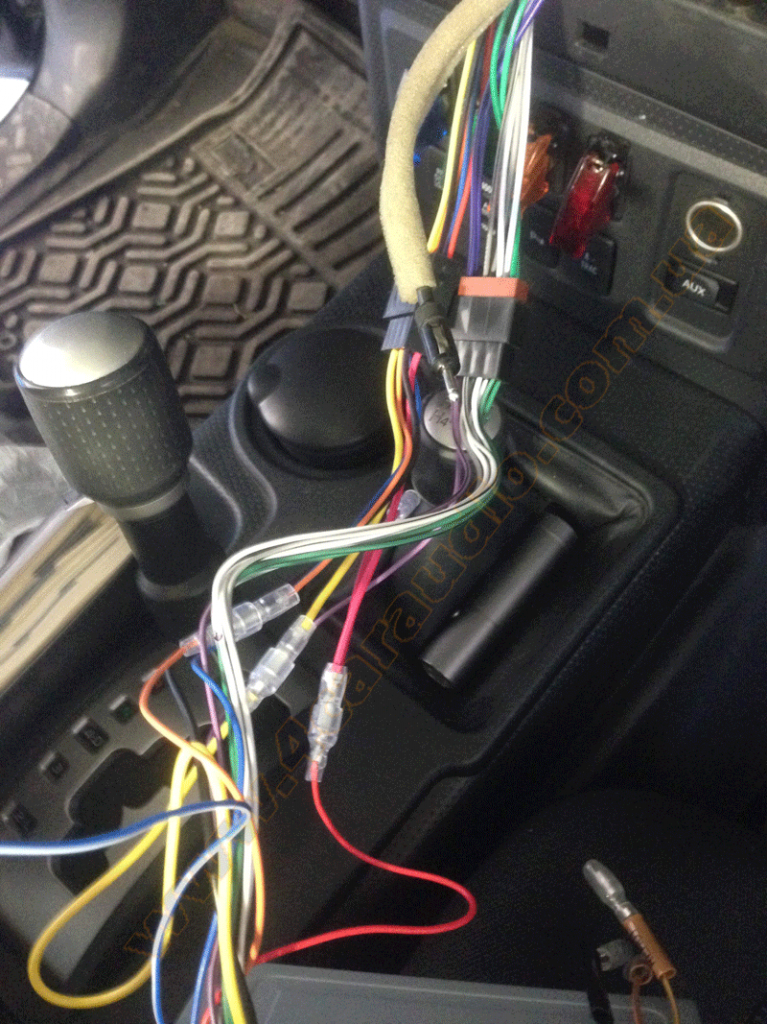

Соединяем провода при помощи iso переходника 1300-02
![устанавливаем переходник ACV 1300-02 устанавливаем переходник ACV 1300-02](/upload/medialibrary/91f/91ffade178a82e01441ac7423e528be9.png)

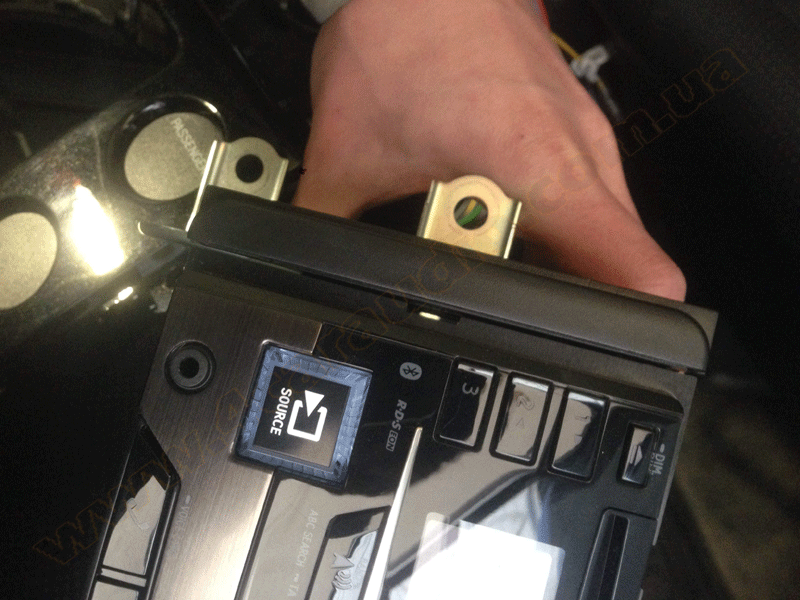

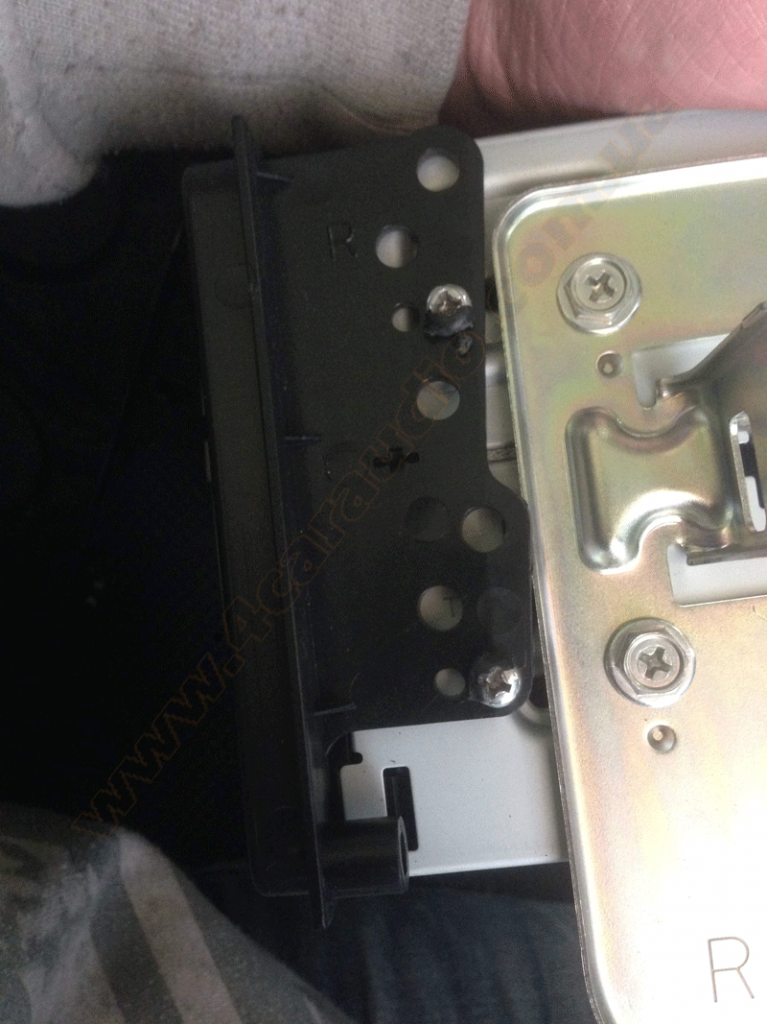

Устанавливаем переходную рамку 281300-10
![прикручиваем переходную рамку ACV 281300-10 прикручиваем переходную рамку ACV 281300-10](/upload/medialibrary/a82/a82125f86f893fc377b4864ae8d6f8cc.png)
![281300-10 281300-10](/upload/medialibrary/01f/01f54203357885282310734b04a4c29b.png)

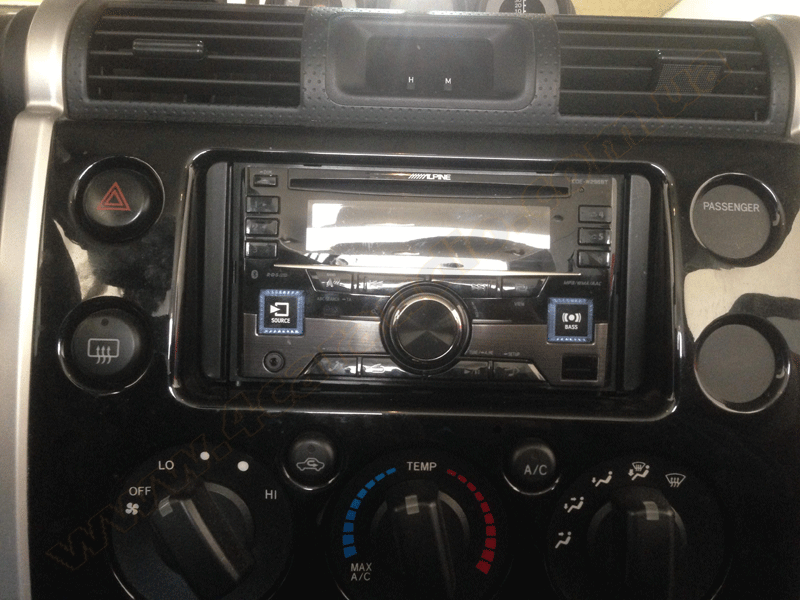

Внешний вид установленной магнитолы
![магнитола alpine установленная в Toyota FJ Cruiser магнитола alpine установленная в Toyota FJ Cruiser](/upload/medialibrary/30e/30e0dde0a5c6a89a4d7cbe47b98da4ac.png)
